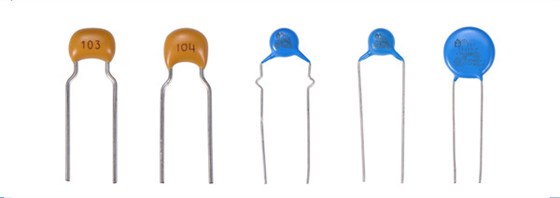

陶瓷電容是以陶瓷材料作為介質制成藍色圓片形的電容器,其體積小、頻率響應高、耐熱性能好,絕緣性能優良,結構簡單,價格低廉等優點在許多電子領域得到廣泛應用。

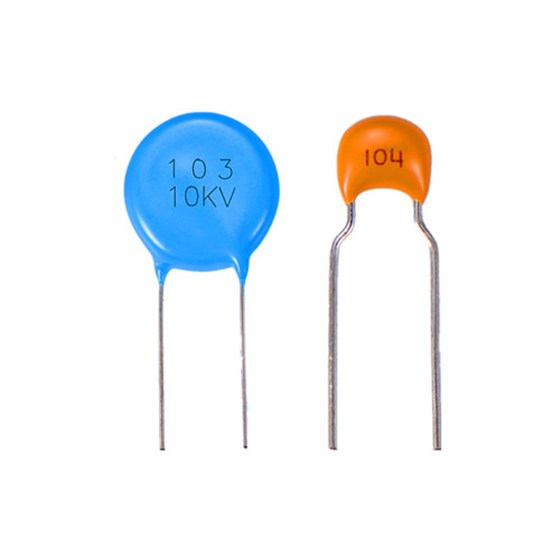

陶瓷電容表面印著的“104”“103”以及“10KV”這些是什么意思,對陶瓷電容有影響嗎?
一、104和103:陶瓷電容的容量
陶瓷電容上的“104”和“103”指的是陶瓷電容的容量,也就是陶瓷電容能存多少電。
就像水杯有大有小,電容器也有容量大小之分。104的前兩位數字是有效數字,第三位表示“10的幾次方”,因此104=10×10?pF=100000pF,103=10×10³pF=10000pF。

那為什么用“104”“103”而不是用“100000pF”和“10000pF”表示?
因為100000pF太麻煩,絲印占地面積大印刷不清晰,還容易看漏。為了方便和節省表面空間,一般用三位數表示陶瓷電容的電容量,比如陶瓷電容的104和103。
陶瓷電容104為104=10×10?pF=100000pF=100nF,所以陶瓷電容104的電容量為100nF。
陶瓷電容103為103=10×10³pF=10000pF=10nF,所以陶瓷電容103的電容量為10nF。
