在學習電子元件時多數人都是看電子元件的外表和絲印參數來辨別電子元件的種類。不同種類的電子元件其外表和顏色是不一樣的。

比如說電容器中安規電容外表一般是藍色圓片形狀和黃色矩形，薄膜電容多數為紅色扁平矩形，紅色圓柱形或者黃色矩形，超級電容則是藍色包裝的圓柱形或者黑色矩形。

可以通過外表后辨別安規電容，薄膜電容，超級電容等，那電容器的里面是什么樣的，你見過嗎？以下今天我們一起來“揭秘”元器件的內部結構！

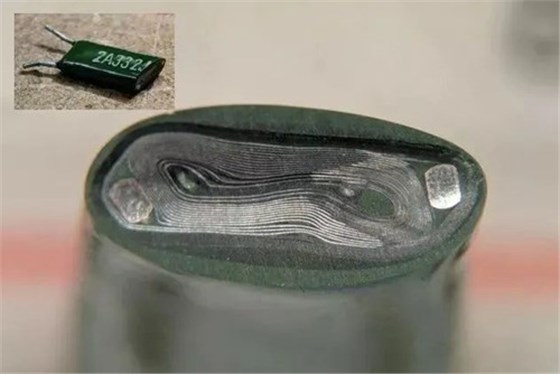

這里是一張放大倍數的薄膜電容的橫截面，可以清楚看看薄膜電容的內部構造。

將薄膜電容從中間切開后，可以清楚看到多層金屬化薄膜和介質薄膜交替疊合，形成了一個緊湊而有序的結構，這些薄膜很薄，通常是微米級別，因此需要用顯微鏡才能清晰地觀察到。

薄膜電容的金屬化薄膜通常是鋁箔或者銅箔，它們被真空蒸發上一層金屬，形成一層金屬化薄膜。介質薄膜則是聚乙酯、聚丙烯、聚苯乙烯等材料制成，具有優良的絕緣性能和穩定的介電性能。

相比于傳統電容器，薄膜電容的層層卷繞結構使薄膜電容具有較小的體積和重量。

這種小巧的體積和輕便的重量不僅減小了設備的體積和重量，還提高了設備的整體性能，這樣的優勢使薄膜電容應用更廣泛。
